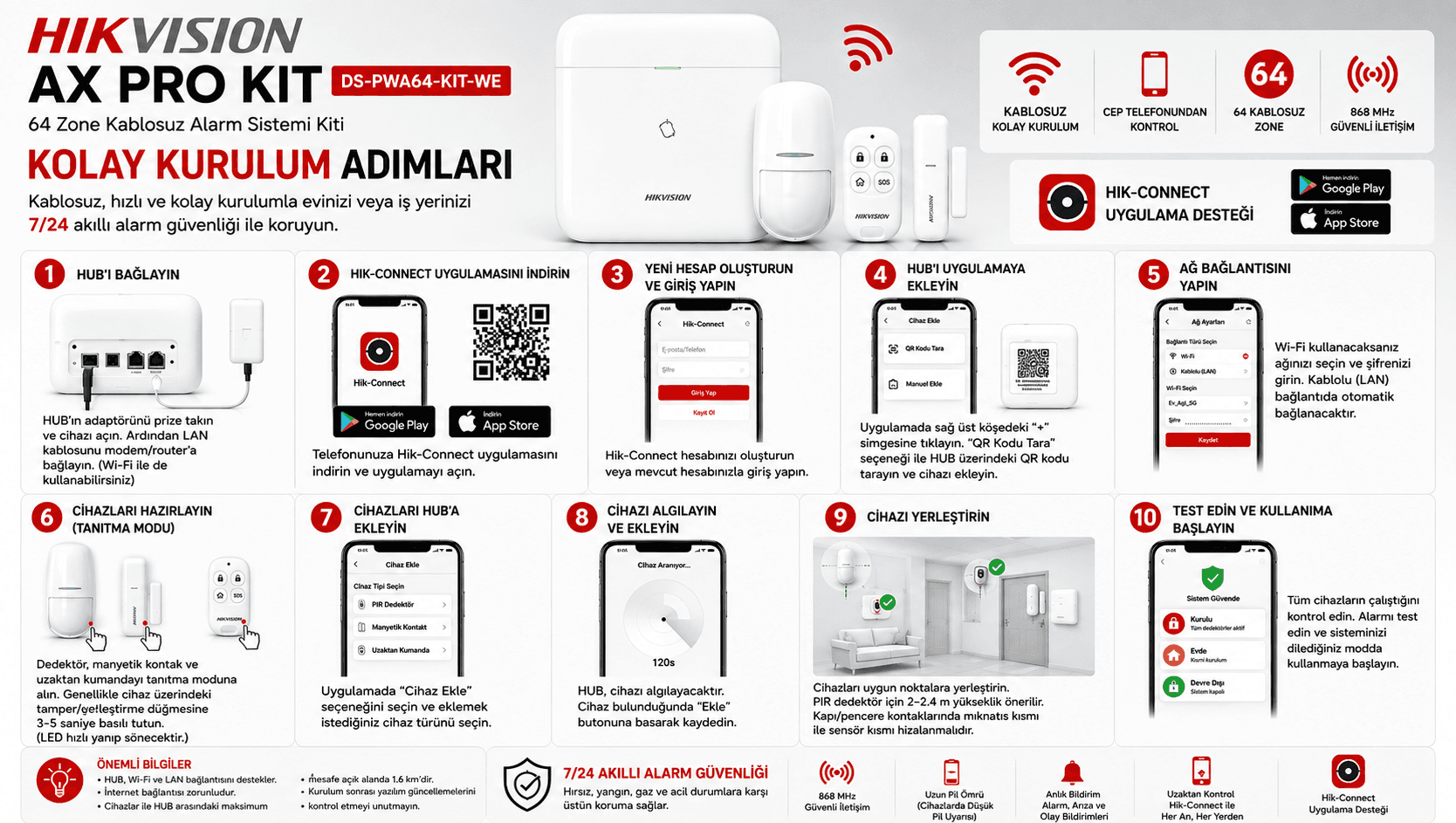

DS-PWA64-KIT-WE Kablosuz Alarm Sistemi Nasıl Kurulur? Kutu İçeriği ve Cihaz Tanıtma Rehberi

DS-PWA64-KIT-WE Nedir?

Hikvision DS-PWA64-KIT-WE, Hikvision AX PRO serisine ait 868 MHz frekansında çalışan kablosuz alarm kitidir.

Kit; merkezi alarm paneli, hareket sensörü, kapı/pencere manyetik kontağı ve uzaktan kumandadan oluşur.

DS-PWA64-L-WE merkezi ünite, AX PRO sisteminin kontrol merkezidir. Sisteme daha sonra ilave PIR sensörleri, manyetik kontaklar, kablosuz sirenler, kumandalar, klavyeler, PIR kamera dedektörleri ve diğer uyumlu AX PRO cihazları eklenebilir.

AX PRO DS-PWA64-L-WE, 64 kablosuz zone'a kadar destekler ve 16 ayrı alan oluşturulmasına olanak sağlar. Üretici dokümanında 32 keyfob, 4 kablosuz siren ve 2 kablosuz repeater desteği de belirtilmektedir.

DS-PWA64-KIT-WE Kutu İçeriği

Hikvision'ın ürün dokümanlarında DS-PWA64-KIT-WE için aşağıdaki dört ana cihaz belirtilmektedir:

1. DS-PWA64-L-WE

AX PRO L Model Kablosuz Alarm Hub

Alarm sisteminin merkezi kontrol ünitesidir.

2. DS-PKF1-WE

Kablosuz Alarm Kumandası

Alarm sistemini uzaktan kurmak, devre dışı bırakmak veya ilgili fonksiyonları kullanmak için kullanılır.

3. DS-PDP15P-EG2-WE

Kablosuz PIR Hareket Dedektörü

Ortam içerisindeki hareketleri algılamak için kullanılır.

4. DS-PDMC-EG2-WE

Kablosuz Manyetik Kontak

Kapı ve pencerelerin açılmasını algılamak için kullanılır.

Hikvision'ın AX PRO ürün rehberinde bu dört ürün DS-PWA64-KIT-WE kitinin bileşenleri olarak listelenmektedir.

Önemli: Kit içerisinde siren bulunmaz. Harici veya dahili kablosuz siren ihtiyacı varsa ayrıca uyumlu AX PRO siren eklenmelidir.

DS-PWA64-KIT-WE Kurulum Sırası

Kurulumu şu sırayla yapmak en sağlıklı yöntemdir:

1. Merkezi paneli hazırlayın

↓

2. Paneli ağa/internete bağlayın

↓

3. AX PRO paneli uygulamaya ekleyin

↓

4. PIR sensörü tanıtın

↓

5. Manyetik kontağı tanıtın

↓

6. Kumandayı tanıtın

↓

7. Cihaz isimlerini ve zone tiplerini belirleyin

↓

8. Alanları oluşturun

↓

9. Alarm senaryolarını yapılandırın

↓

10. Tüm cihazları test edin

1. DS-PWA64-L-WE Merkezi Panel Nasıl Kurulur?

İlk olarak alarm panelinin konumu belirlenmelidir.

Panel;

• Mümkün olduğunca merkezi bir noktaya,

• Kablosuz cihazlarla iletişimi güçlü olacak şekilde,

• Yetkisiz kişilerin kolay erişemeyeceği bir alana,

• Elektrik beslemesinin yapılabileceği bir noktaya

monte edilmelidir.

Kablosuz cihazların iletişim mesafesi yapıdaki duvar, betonarme yapı, metal yüzeyler ve diğer elektromanyetik etkenlerden etkilenebileceğinden paneli yalnızca teorik menzil değerine göre konumlandırmamak gerekir.

2. DS-PWA64-L-WE Güç Bağlantısı

Merkezi panelin enerji bağlantısı yapılır.

Panelin enerji bağlantısı tamamlandıktan sonra üzerindeki durum göstergeleri kontrol edilir.

DS-PWA64-L-WE dahili batarya ile yedekleme özelliğine sahiptir. Hikvision teknik dokümanında normal sıcaklık koşullarında batarya çalışma süresi 12 saate kadar belirtilmektedir; düşük sıcaklıklarda bu süre azalabilir.

Enerji bağlantısı mutlaka üreticinin cihaz üzerindeki bağlantı ve güvenlik talimatlarına göre yapılmalıdır.

3. İnternet Bağlantısı Nasıl Yapılır?

DS-PWA64-L-WE;

• Ethernet

• Wi-Fi

• SIM kart üzerinden hücresel iletişim

gibi bağlantı seçeneklerini destekleyebilir. Ürün teknik dokümanında tek SIM yuvası, kablolu ağ ve Wi-Fi desteği belirtilmektedir.

İnternet bağlantısı özellikle:

• Hik-Connect üzerinden uzaktan yönetim,

• Alarm bildirimleri,

• Uzaktan sistem kontrolü,

• Teknik durum takibi

için önemlidir.

4. DS-PWA64-L-WE Hik-Connect'e Nasıl Eklenir?

Panel internete bağlandıktan sonra uyumlu Hikvision uygulaması üzerinden sisteme eklenebilir.

Genel işlem:

Hik-Connect → Cihaz Ekle → QR Kod Tara → Paneli Tanımla

Cihazın QR kodu okutulur ve panel hesaba eklenir.

Uygulama sürümüne göre menü isimleri değişebilir.

Cihaz eklendikten sonra panelin çevrimiçi olduğunun kontrol edilmesi gerekir.

5. PIR Sensör Nasıl Tanıtılır?

Kit içerisindeki PIR sensör:

DS-PDP15P-EG2-WE

modelidir.

Bu sensör ortam içerisindeki hareketleri algılar.

PIR Sensörü Tanıtma

Panel veya Hik-Connect/Hik-ProConnect üzerinden ilgili cihaz ekleme bölümüne girilir.

Ardından:

Cihaz Ekle → Dedektör → PIR

adımları takip edilir.

Cihazın öğrenme/eşleştirme işlemi başlatılır.

PIR dedektörün üzerindeki ilgili eşleştirme/öğrenme prosedürü üretici talimatına göre uygulanır.

Cihaz başarılı şekilde tanıtıldığında panel üzerinde yeni dedektör görünür.

6. PIR Sensöre İsim Verme

Sensörü tanıttıktan sonra mutlaka anlamlı bir isim verilmelidir.

Örneğin:

Salon PIR

Mağaza PIR

Depo PIR

Koridor PIR

Ofis PIR

gibi.

Bu işlem alarm sırasında hangi sensörün tetiklendiğini anlamayı kolaylaştırır.

Örneğin:

Alarm → Zone 3 → Mağaza PIR

şeklinde olayın kaynağı daha kolay tespit edilir.

7. PIR Sensör Zone Ayarı

PIR sensörü tanımladıktan sonra hangi zone/alan içerisinde çalışacağı belirlenir.

Örneğin:

Zone 1 – Salon PIR

Zone tipi ise kullanım senaryosuna göre yapılandırılır.

Burada kullanılacak zone tipi, sistemin nasıl davranacağını belirlediği için profesyonel kurulum sırasında proje senaryosuna göre ayarlanmalıdır.

8. PIR Sensör Nerede Monte Edilmeli?

PIR sensörü mümkün olduğunca insanların geçiş güzergâhlarını görecek şekilde konumlandırılmalıdır.

Örneğin:

Kapı → PIR

Koridor → PIR

Salon → PIR

Depo → PIR

gibi.

Sensörün:

• Klima karşısına,

• Sürekli güneş alan bölgeye,

• Isı kaynağına,

• Hareketli cisimlerin bulunduğu bölgeye

yanlış konumlandırılmaması gerekir.

Kurulumdan sonra mutlaka walk test / yürüyüş testi yapılmalıdır.

9. Manyetik Kontak Nasıl Tanıtılır?

Kit içerisindeki manyetik kontak:

DS-PDMC-EG2-WE

modelidir.

Kapı veya pencerenin açılmasını algılamak için kullanılır.

Örneğin:

Ana giriş kapısı

Depo kapısı

Ofis kapısı

Pencere

gibi noktalarda kullanılabilir.

10. Manyetik Kontağı Panele Tanıtma

Panel veya uygulama üzerinden:

Cihaz Ekle → Dedektör → Manyetik Kontak

bölümüne girilir.

Cihazın eşleştirme/öğrenme işlemi başlatılır.

Manyetik kontak öğrenme moduna alındığında panel tarafından algılanır.

Başarılı tanımlama sonrasında cihaz listesinde görünür.

11. Manyetik Kontağa İsim Verme

Manyetik kontağa da mutlaka açıklayıcı isim verilmelidir.

Örneğin:

Ana Giriş Kapısı

Depo Kapısı

Arka Kapı

Salon Penceresi

gibi.

Alarm meydana geldiğinde:

Alarm → Ana Giriş Kapısı

şeklinde doğrudan hangi noktanın açıldığı görülebilir.

12. Manyetik Kontak Montajı Nasıl Yapılır?

Manyetik kontak iki parçalı yapıya sahiptir.

Bir bölüm sabit yüzeye, diğer bölüm hareket eden kapı veya pencereye monte edilir.

Kapı kapalıyken iki parça birbirine uygun konumda olmalıdır.

Kapı açıldığında manyetik alan değişir ve alarm paneli durumu algılar.

Montaj sonrasında kapı birkaç kez açılıp kapatılarak test yapılmalıdır.

13. DS-PKF1-WE Kumanda Nasıl Tanıtılır?

Kit içerisindeki kumanda:

DS-PKF1-WE

modelidir.

Kumanda, kullanıcıların alarm sistemini pratik şekilde kontrol etmesini sağlar.

Kumanda tanıtımı sırasında:

Cihazlar → Kumandalar / Keyfob → Yeni Cihaz Ekle

adımları kullanılır.

Ardından kumanda öğrenme/eşleştirme moduna alınır.

Başarılı eşleştirme sonrasında kumanda cihaz listesinde görünür.

14. Kumandaya Kullanıcı Tanımlama

Kumandayı yalnızca cihaz olarak eklemek yerine mümkün olduğunda ilgili kullanıcı ile ilişkilendirmek daha düzenli bir sistem oluşturur.

Örneğin:

Ahmet – Ana Kumanda

Mehmet – Depo Kumandası

gibi kullanıcı bazlı yapı oluşturulabilir.

Bu özellikle işletmelerde birden fazla kullanıcı olduğunda önemlidir.

15. Alarm Kurma ve Devre Dışı Bırakma

Kumanda üzerinden veya uygulama üzerinden alarm sistemi farklı modlarda yönetilebilir.

AX PRO sisteminde temel olarak:

Away Mode

Alan tamamen terk edildiğinde kullanılabilecek kurma senaryosudur.

Stay Mode

İçeride kullanıcı bulunurken belirli bölgelerin devre dışı bırakılması gibi senaryolarda kullanılabilir.

Kullanılacak mod ve hangi zone'ların aktif olacağı projeye göre yapılandırılmalıdır.

16. Area Nedir?

AX PRO'da Area, cihazların belirli bir alarm bölgesi altında gruplanmasını sağlar.

Örneğin:

Area 1

Ofis

Area 2

Depo

Area 3

Mağaza

şeklinde yapılandırılabilir.

DS-PWA64-L-WE modelinde 16 Area desteği bulunur.

Bu özellik büyük işletmelerde alarm sisteminin bölümlere ayrılmasını kolaylaştırır.

17. Zone Nedir?

Zone, alarm sistemindeki algılama noktalarını ifade eder.

Örneğin:

Zone 1 → Ana Kapı

Zone 2 → Salon PIR

Zone 3 → Depo Kapısı

Zone 4 → Arka Kapı

şeklinde yapılandırılabilir.

DS-PWA64-L-WE toplam 64 zone destekler. Üretici dokümanında bunun 48 adede kadar PIR kamera desteğiyle kullanılabildiği belirtilmektedir.

18. Kablosuz Siren Nasıl Eklenir?

DS-PWA64-KIT-WE'nin standart kutu içeriğinde siren bulunmaz.

Ancak sisteme ayrıca uyumlu AX PRO kablosuz siren eklenebilir.

Genel tanımlama mantığı:

Cihaz Ekle → Siren → Kablosuz Siren → Eşleştirme

şeklindedir.

Siren tanımlandıktan sonra:

• Alarm durumunda çalma,

• Kurma/devre dışı bırakma sesi,

• Siren süresi

gibi parametreler projeye göre yapılandırılabilir.

DS-PWA64-L-WE üretici dokümanına göre 4 kablosuz sirene kadar destek sağlar.

19. Sonradan PIR Eklenebilir mi?

Evet.

Kit yalnızca başlangıç paketidir.

İhtiyaç halinde sisteme ilave:

• PIR dedektör

• Manyetik kontak

• PIR kamera

• Kablosuz siren

• Keyfob

• Kablosuz keypad

• Repeater

• Diğer uyumlu AX PRO cihazları

eklenebilir.

Bu nedenle DS-PWA64-KIT-WE yalnızca dört cihazdan oluşan sabit bir sistem olarak düşünülmemelidir.

20. Kablosuz Repeater Ne Zaman Kullanılır?

Büyük yapılarda veya betonarme, metal ve kalın duvarların bulunduğu alanlarda bazı cihazların kablosuz sinyali zayıflayabilir.

Bu durumda önce cihazların ve panelin konumu optimize edilmelidir.

Sorun devam ediyorsa uyumlu AX PRO repeater kullanılabilir.

DS-PWA64-L-WE için üretici dokümanında 2 kablosuz repeater desteği belirtilmektedir.

21. Kamera Sistemi ile Birlikte Kullanım

AX PRO sistemi uygun Hikvision kamera sistemleriyle birlikte kullanılabilir.

Örneğin:

PIR algıladı → Alarm oluştu → Kamera görüntüsü kontrol edildi → Kullanıcıya bildirim gönderildi

gibi bir güvenlik senaryosu oluşturulabilir.

Bu yapı alarmın yalnızca sesli uyarı vermesinden daha gelişmiş bir güvenlik yaklaşımı sağlar.

AX PRO platformunda video doğrulama desteği üretici teknik dokümanında belirtilmektedir.

22. Kurulumdan Sonra Yapılması Gereken Testler

Sistem kurulduktan sonra aşağıdaki testler mutlaka yapılmalıdır.

PIR Testi

PIR önünden geçilir.

Panelde ilgili zone'un tetiklendiği görülür.

Manyetik Kontak Testi

Kapı açılır.

İlgili zone'un durumunun değiştiği kontrol edilir.

Kumanda Testi

Kurma ve devre dışı bırakma işlemleri test edilir.

Siren Testi

Varsa kablosuz siren test edilir.

Mobil Bildirim Testi

Alarm oluşturulur.

Hik-Connect üzerinden bildirimin gelip gelmediği kontrol edilir.

İnternet Testi

Panelin çevrimiçi/çevrimdışı durumları kontrol edilir.

Elektrik Kesintisi Testi

Panelin yedek batarya üzerinden çalışması kontrol edilir.

DS-PWA64-KIT-WE Kurulumunda Sık Yapılan Hatalar

PIR sensörü yanlış yere monte etmek

Sensör doğrudan ısı kaynağına veya güneş ışığına bakıyorsa yanlış alarm riski artabilir.

Paneli çok uzağa koymak

Kablosuz sistem olduğu için panelin mümkün olduğunca merkezi konumlandırılması önemlidir.

Cihazlara isim vermemek

"Zone 1", "Zone 2" gibi isimler yerine "Ana Kapı", "Salon PIR", "Depo Kapısı" gibi açıklayıcı isimler kullanılmalıdır.

Alarm senaryosunu test etmemek

Kurulum tamamlandıktan sonra gerçek alarm senaryosu mutlaka test edilmelidir.

Sinyal seviyesini kontrol etmemek

Kablosuz cihazların haberleşme durumu kontrol edilmeden sistem teslim edilmemelidir.

DS-PWA64-KIT-WE Kimler İçin Uygundur?

Bu kit özellikle:

• Evler

• Villalar

• Daireler

• Küçük ofisler

• Mağazalar

• Depolar

• Atölyeler

• Küçük işletmeler

için başlangıç alarm sistemi olarak değerlendirilebilir.

Daha büyük işletmelerde ise kitin üzerine ilave cihazlar eklenerek sistem genişletilebilir.

Sık Sorulan Sorular

DS-PWA64-KIT-WE kutusunda kaç cihaz var?

Standart kit içeriğinde 4 ana cihaz bulunur:

1 × DS-PWA64-L-WE

1 × DS-PKF1-WE

1 × DS-PDP15P-EG2-WE

1 × DS-PDMC-EG2-WE

Bu içerik Hikvision ürün rehberinde de bu şekilde listelenmektedir.

DS-PWA64-KIT-WE içerisinde siren var mı?

Hayır. Standart kit içeriğinde siren bulunmaz. İhtiyaca göre uyumlu AX PRO kablosuz siren ayrıca eklenebilir.

Kit içerisinde kaç adet PIR var?

1 adet DS-PDP15P-EG2-WE PIR hareket dedektörü bulunur.

Kit içerisinde manyetik kontak var mı?

Evet. 1 adet DS-PDMC-EG2-WE kablosuz manyetik kontak bulunur.

Kit içerisinde kumanda var mı?

Evet. 1 adet DS-PKF1-WE kablosuz kumanda bulunur.

DS-PWA64-KIT-WE kaç zone destekler?

DS-PWA64-L-WE merkezi ünite 64 zone desteğine sahiptir.

Kaç adet kumanda bağlanabilir?

Üretici teknik dokümanına göre 32 keyfob desteği bulunmaktadır.

Sonradan siren ekleyebilir miyim?

Evet. Uyumlu AX PRO kablosuz sirenler sisteme sonradan eklenebilir. Panel 4 kablosuz sirene kadar destekler.

Sonradan sensör ekleyebilir miyim?

Evet. AX PRO sistemi uyumlu kablosuz sensörlerle genişletilebilir.

Teknolojiborsam Uzman Yorumu

DS-PWA64-KIT-WE, hazır bir alarm başlangıç kiti olmakla birlikte profesyonel bir alarm sisteminin temelini oluşturabilecek genişletilebilir bir AX PRO platformudur.

Kurulum sırasında en önemli nokta cihazları yalnızca panele tanıtmak değildir. Sensörlerin doğru konumlandırılması, zone isimlerinin doğru verilmesi, alanların oluşturulması, kablosuz haberleşmenin kontrol edilmesi, alarm senaryolarının yapılandırılması ve kurulum sonrasında tüm cihazların tek tek test edilmesi gerekir.

Özellikle işletmelerde "Salon PIR", "Ana Giriş", "Depo Kapısı" gibi anlamlı isimlendirmeler yapmak, alarm meydana geldiğinde olayın kaynağının hızlı şekilde tespit edilmesini sağlar.

Teknolojiborsam olarak Hikvision AX PRO kablosuz alarm sistemlerinde yalnızca ürün satışına değil, ihtiyaca uygun sistem tasarımına ve doğru ürün kombinasyonuna önem veriyoruz.

DS-PWA64-KIT-WE ile başlayan bir sistem; ihtiyaç arttıkça ilave PIR sensörleri, manyetik kontaklar, kablosuz sirenler, kumandalar, klavyeler, repeater ve PIR kamera gibi uyumlu AX PRO ürünleriyle genişletilebilir.

Doğru kurulmuş bir AX PRO sistemi; algılama, alarm, bildirim ve gerektiğinde kamera doğrulamasını tek bir güvenlik altyapısında bir araya getirebilir.
