Eski bir apartmanda hâlâ sesli diafon sistemi kullanılıyor ve binayı kırıp dökmeden görüntülü diafona geçmek istiyorsanız, mevcut kablo altyapısına göre Hikvision 2-Wire görüntülü diafon sistemi önemli bir seçenek olabilir.

Hikvision da eski binaların yenilenmesinde 2-Wire çözümünün mevcut iki damarlı tesisatın yeniden kullanılabilmesine yönelik tasarlandığını belirtiyor. Yeni binalarda ise standart PoE altyapısına dayanan IP sistemler öne çıkıyor.

Bu rehberde eski apartman diafon sisteminin Hikvision görüntülü diafona nasıl dönüştürülebileceğini, hangi durumlarda eski kabloların kullanılabileceğini ve dönüşüm öncesinde nelere dikkat edilmesi gerektiğini adım adım anlatacağız.

Kısa cevap: Eski diafon kabloları kullanılabilir mi?

Evet, uygun altyapıda kullanılabilir.

Ancak “binada iki damar kablo var, kesin çalışır” demek doğru değildir. Dönüşüm öncesinde mevcut kablonun;

• damar sayısı ve kesiti,

• toplam mesafesi,

• ek ve oksitlenme durumu,

• dairelere dağıtım şekli,

• kısa devre/kaçak durumu,

• eski sistemde başka amaçlarla kullanılıp kullanılmadığı

kontrol edilmelidir.

Hikvision, 2-Wire HD sistemini özellikle eski interkom altyapısının yeniden kullanılabilmesini sağlayan bir retrofitçözümü olarak konumlandırıyor.

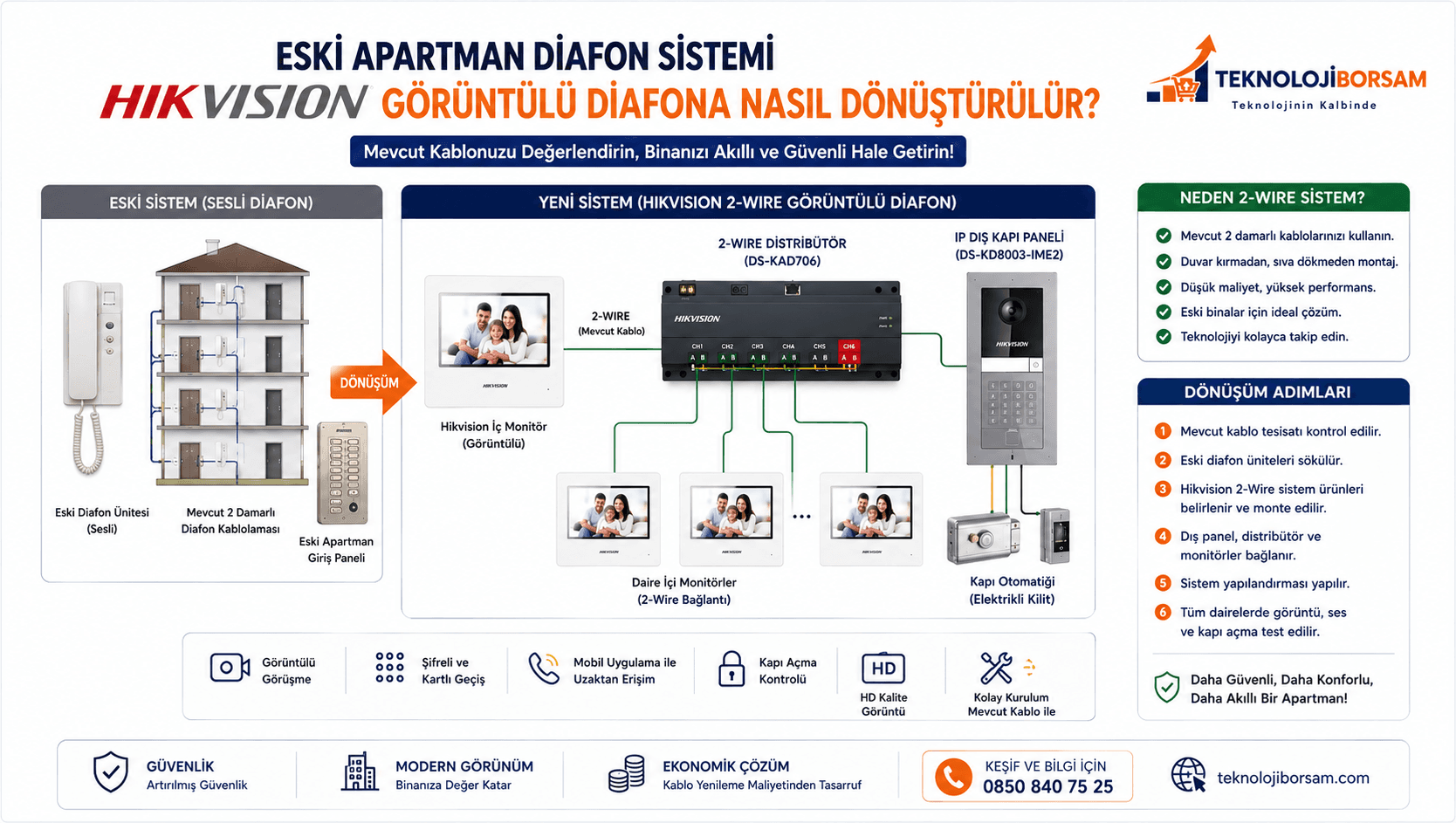

Eski Apartmanda Görüntülü Diafon Dönüşümü Nasıl Yapılır?

Öncelikle mevcut sistemi anlamamız gerekir.

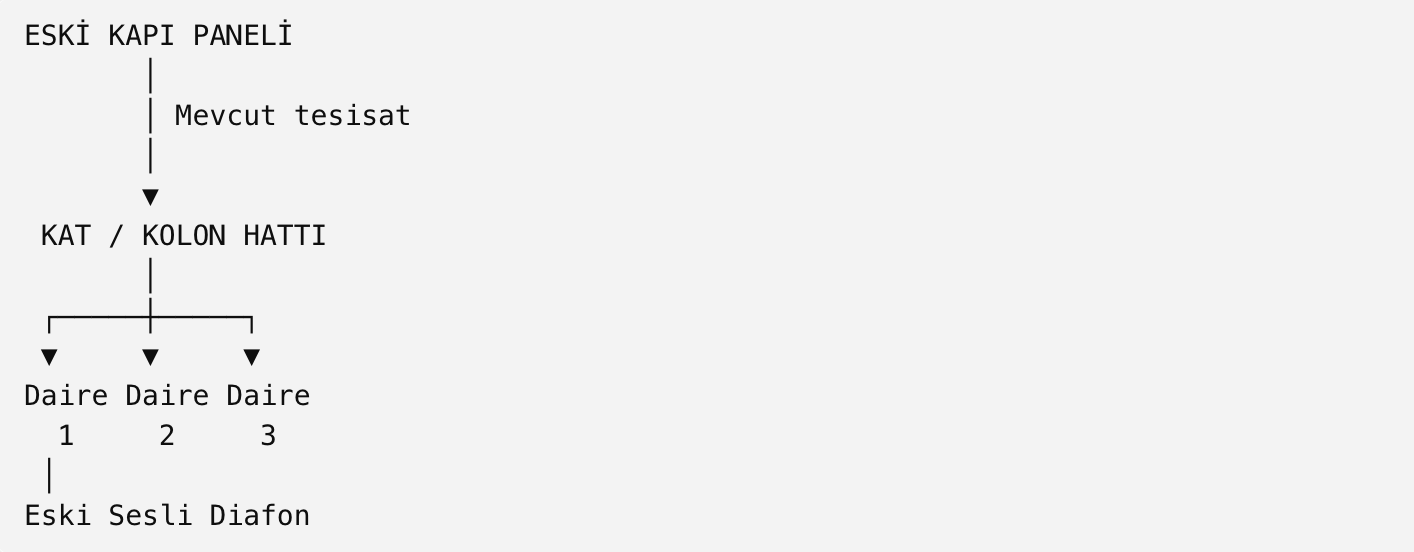

Eski bir apartmanda genellikle şu yapı bulunur:

Apartman giriş paneli → Kolon hattı → Kat dağılımı → Daire diafonları → Kapı otomatiği

Amaç, uygun altyapıda mevcut kabloların tamamını sökmeden eski cihazları modern Hikvision ekipmanlarıyla değiştirmektir.

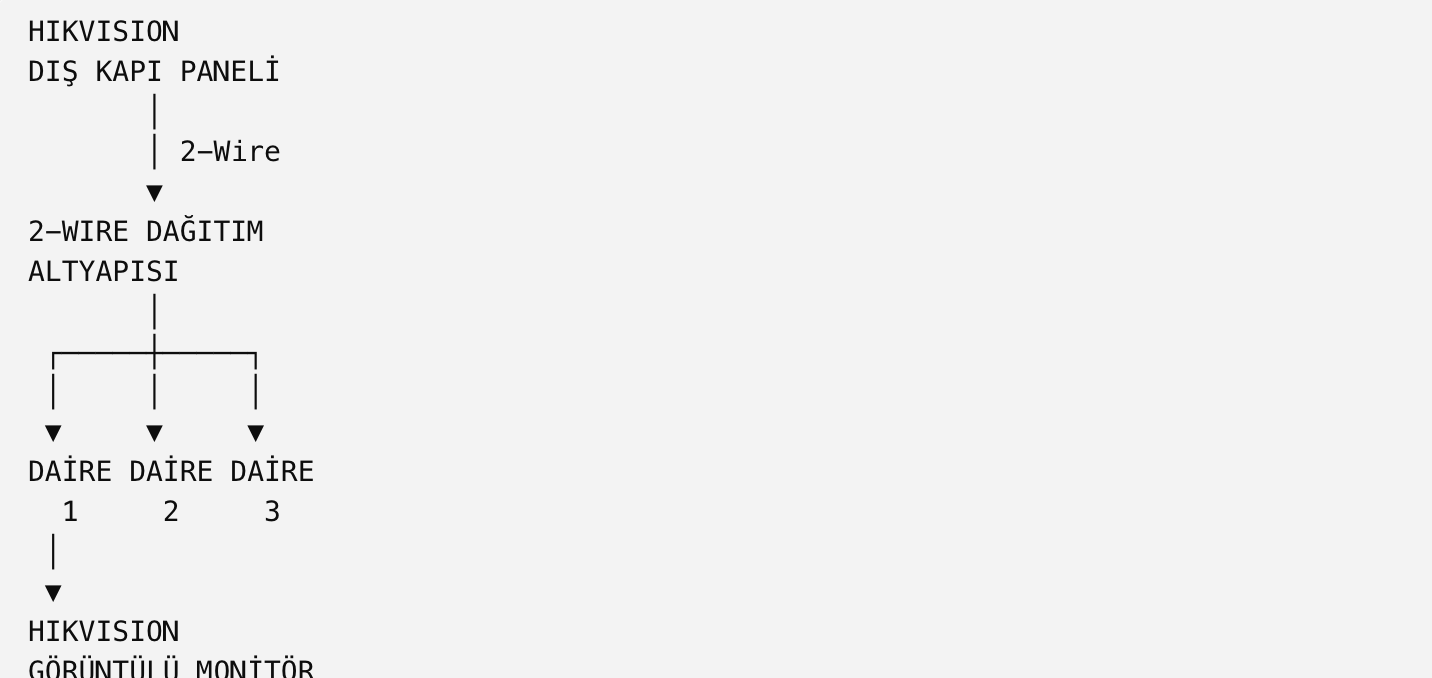

Hikvision'a dönüştürüldüğünde

Binanın büyüklüğüne göre distribütörler ve omurga yapısı genişletilebilir. Hikvision'ın apartman mimarisinde birden fazla 2-Wire distribütörün kaskad biçimde kullanılabildiği sistem yapıları bulunuyor.

1. İlk İş: Mevcut Diafon Tesisatını Kontrol Edin

Dönüşümde en önemli aşama budur.

Henüz ürün satın almadan önce apartmanın mevcut kablo altyapısının keşfi yapılmalıdır.

Örneğin 40 daireli bir apartmanda sadece bir dairedeki diafonu söküp:

“İki kablo var, Hikvision 2-Wire çalışır.”

demek doğru değildir.

Bodrumdan veya girişten en üst kata kadar bütün omurga dikkate alınmalıdır.

Özellikle en uzak daireye kadar olan kablo mesafesi belirlenmelidir. Hikvision'ın destek dokümanlarında da 2-Wire sistemlerin erişebileceği mesafenin kullanılan kablo kesitine ve kilit bağlantısına göre değişebildiği görülüyor.

2. Eski Daire Diafonları Sökülür

Mevcut analog diafonlar dairelerden sökülür.

Örneğin eski sistem:

Ahizeli sesli diafon

ise yerine:

Hikvision dokunmatik görüntülü iç monitör

kurulabilir.

Böylece kullanıcı artık sadece ziyaretçinin sesini duymak yerine uygun sistemde:

Görüntüyü görür → Konuşur → Kapıyı açar.

Ağ ve sistem yapılandırmasına bağlı olarak mobil erişim özellikleri de kullanılabilir. Hikvision'ın modern interkom çözümlerinde uzaktan görüntülü görüşme ve kapı kontrolü gibi özellikler desteklenmektedir.

3. Apartman Girişindeki Eski Panel Değiştirilir

Eski apartmanlarda genellikle üzerinde daire numaraları bulunan analog zil paneli vardır.

Bu panel sökülerek proje yapısına uygun bir Hikvision görüntülü dış kapı paneli kurulabilir.

Sisteme göre;

kamera + çağrı + kart okuyucu + tuş takımı

gibi özellikler tek sistem altında toplanabilir.

Örneğin ziyaretçi apartmana geldiğinde:

Daire numarasını seçer → Çağrı yapar → Dairedeki Hikvision monitör çalar → Daire sakini ziyaretçiyi görür → Konuşur → Kapıyı açar.

4. Mevcut İki Damarlı Kablo Kullanılır mı?

Burada Hikvision 2-Wire sistemin en önemli avantajı ortaya çıkar.

Uygun mevcut altyapıda duvarları kırıp her daireye yeni CAT6 çekmek yerine mevcut iki damarlı bakır kablolama değerlendirilebilir.

Hikvision, eski apartmanların yenilenmesine yönelik 2-Wire çözümünde mevcut legacy kablolamanın tekrar kullanılabilmesini özellikle vurguluyor.

Bu özellikle:

20 daire, 40 daire, 80 daire veya daha büyük apartman/site projelerinde

önemli bir avantaj sağlayabilir.

Çünkü yeni kablo çekmek;

kablo kanalı, boya, sıva, işçilik ve dairelere erişim gibi ek süreçler oluşturabilir.

Fakat bir şart var:

Eski kablonun kullanılabilir durumda olması gerekir.

Kablolar çok inceyse, oksitlenmişse, ek noktaları problemliyse veya topoloji yeni sistem için uygun değilse altyapının bir bölümünün yenilenmesi gerekebilir.

5. Hikvision 2-Wire Distribütörler Sisteme Eklenir

2-Wire apartman sisteminde dağıtım ekipmanları önemli rol oynar.

Örneğin bazı sistem mimarilerinde:

DS-KAD706 serisi 2-Wire distribütörler

kullanılabilir.

Hikvision'ın DS-KAD706-P dokümanında cihaz üzerinde altı adet iki telli kaskad arayüzü bulunduğu ve bunlardan birinin dış kapı paneli için daha yüksek güç sağlayabildiği belirtilmektedir.

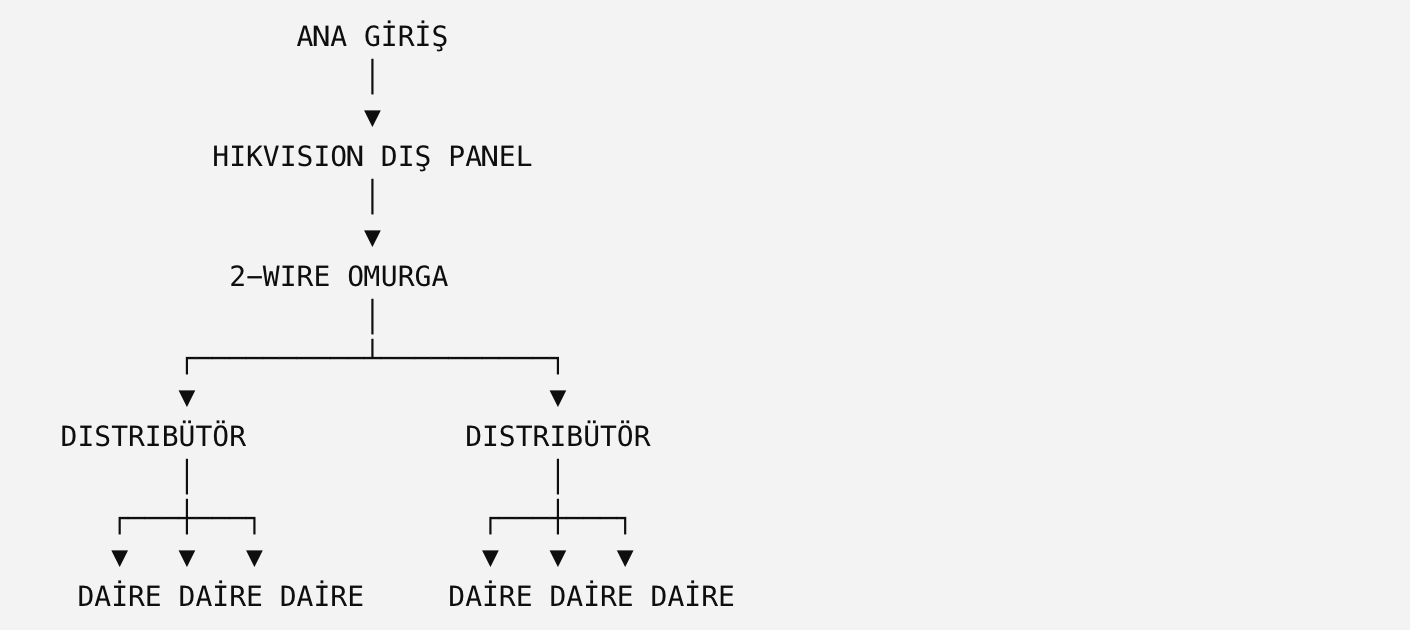

Büyük bir apartmanda mimari kabaca:

şeklinde düşünülebilir.

Kesin distribütör sayısı ve bağlantı topolojisi daire sayısına bakılarak tek başına belirlenmemelidir. Blok yapısı, kablo güzergâhı ve seçilen Hikvision ürünleri birlikte projelendirilmelidir.

6. Kapı Otomatiği Sisteme Bağlanır

Eski diafon sisteminde zaten bir elektrikli kapı otomatiği bulunuyorsa bunun da kontrol edilmesi gerekir.

Burada özellikle:

kilit voltajı, akım ihtiyacı, NO/NC çalışma biçimi ve mevcut güç kaynağı

kontrol edilmelidir.

Her elektrikli kilidi doğrudan Hikvision dış paneline besleme amacıyla bağlamak doğru değildir.

Dış panelin röle çıkışı ve kilidin güç gereksinimi dikkate alınarak gerekirse harici kilit güç kaynağı kullanılmalıdır.

7. İnternet Olmadan Hikvision Diafon Çalışır mı?

Yerel interkom fonksiyonları ile internet üzerinden sağlanan uzaktan erişim özelliklerini birbirinden ayırmak gerekir.

Apartman içerisindeki temel:

dış panel → iç monitör → görüşme → kapı açma

fonksiyonları sistemin yerel mimarisine göre çalışır.

Hik-Connect üzerinden mobil erişim isteniyorsa ise sistemin uygun şekilde ağa ve internete bağlanması gerekir.

Bu sayede desteklenen yapılandırmalarda ziyaretçi geldiğinde mobil cihaz üzerinden çağrı yönetimi ve uzaktan kapı kontrolü gibi fonksiyonlardan yararlanılabilir.

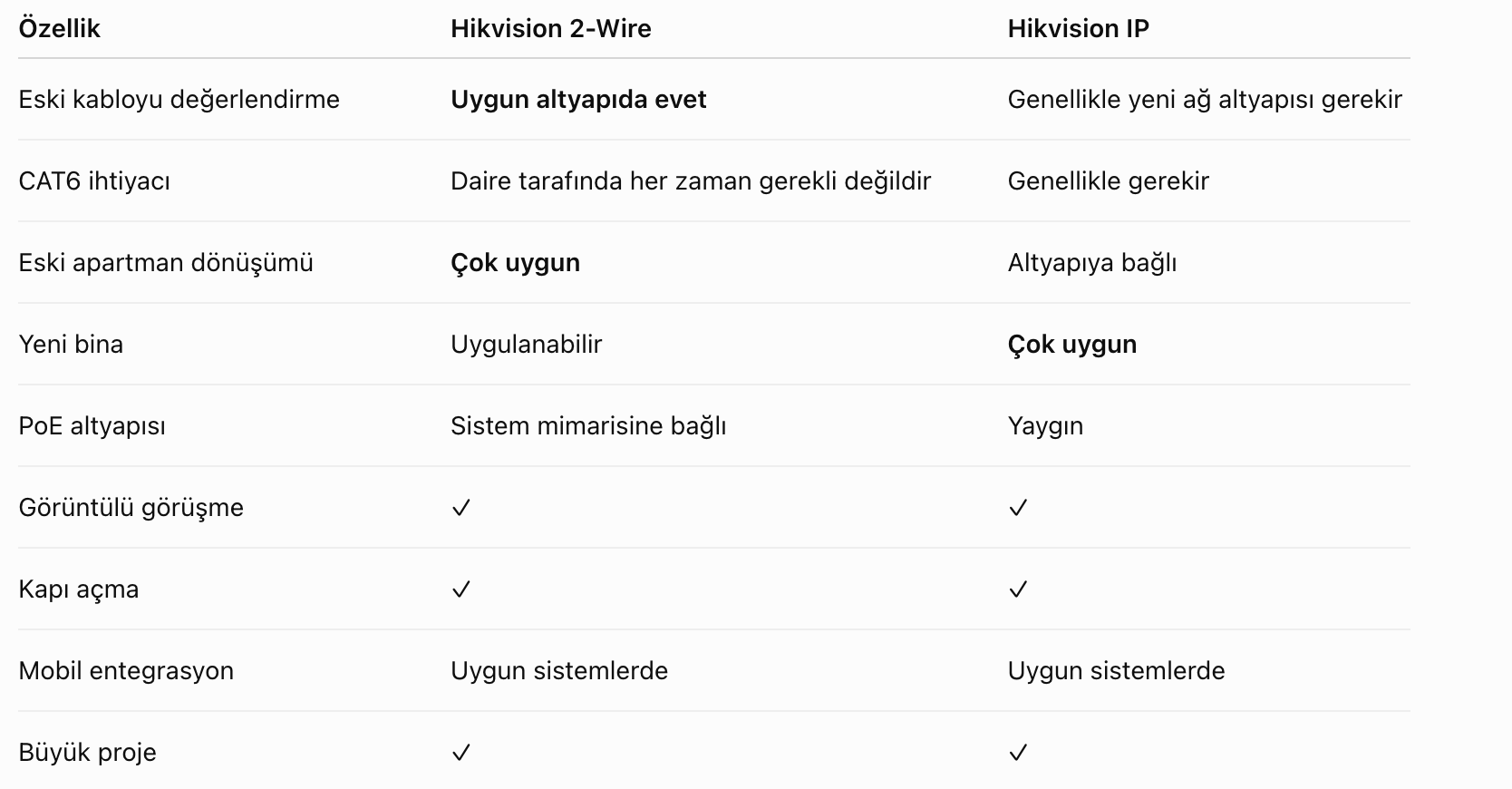

IP Diafon mu, 2-Wire mı?

Eski apartman dönüşümünde en önemli kararlardan biridir.

Hikvision da genel yaklaşım olarak yeni apartmanlarda PoE tabanlı IP çözümünü, uygun network altyapısı bulunmayan eski apartmanlarda ise mevcut kablolamayı değerlendirebilen 2-Wire çözümünü öne çıkarıyor.

40 Dairelik Eski Bir Apartman Nasıl Yenilenebilir?

Örnek üzerinden düşünelim.

Apartmanımız:

10 katlı + her katta 4 daire = 40 daire

olsun.

Mevcut sistem de eski analog sesli diafon olsun.

Öncelikle keşif yapılır.

1. Ana kolon kabloları kontrol edilir.
2. Kat dağıtım noktaları incelenir.
3. En uzak dairenin kablo mesafesi ölçülür.
4. Mevcut kablonun durumu test edilir.
5. Elektrikli kapı kilidi incelenir.
6. Dış panel konumu belirlenir.
7. Distribütörlerin yerleri projelendirilir.
8. Dairelerdeki eski diafonlar sökülür.
9. Hikvision görüntülü monitörler monte edilir.
10. Hikvision görüntülü dış kapı paneli kurulur.
11. Daire numaraları tanımlanır.
12. Her daireden çağrı, ses, görüntü ve kapı açma testi yapılır.

Böylece uygun altyapıda apartmanın eski diafon tesisatı tamamen sökülmeden modern görüntülü sisteme geçiş mümkün olabilir.

Ürün detaylarına aşağıdaki linkten ulaşabilirsiniz

İnterkom İç Üniteler

https://teknolojiborsam.com/kategori/ic-uniteler

İnterkom Dış Üniteler

https://teknolojiborsam.com/kategori/dis-uniteler

100 Dairelik Apartmana Hikvision Diafon Yapılır mı?

Evet, doğru projelendirmeyle büyük apartman sistemleri oluşturulabilir.

Hikvision'ın apartman çözümlerinde çok sayıda iç istasyonu destekleyen mimariler bulunuyor; üreticinin 2. nesil apartman çözümü sayfasında sistem desteği 500 iç istasyona kadar belirtiliyor.

Ancak 100 dairelik bir projede yalnızca:

“100 adet monitör + 1 dış panel”

şeklinde ürün hesabı yapılmamalıdır.

Blok sayısı, giriş sayısı, kablo mesafeleri, kat dağılımı, distribütörler, güç kaynakları, network altyapısı ve kapı kontrol noktaları birlikte hesaplanmalıdır.

Eski Apartman Dönüşümünün Avantajları

1. Duvarların kırılması azaltılabilir

Uygun mevcut iki telli altyapı değerlendirilebildiğinde her daireye yeniden kablo çekme ihtiyacı önemli ölçüde azalabilir. Hikvision da retrofit çözümünün temel avantajlarından birini mevcut kablonun yeniden kullanılabilmesi olarak açıklıyor.

2. Sesli diafondan görüntülü sisteme geçilir

Daire sakini kapıyı açmadan önce ziyaretçiyi görebilir.

3. Dokunmatik iç monitör kullanılabilir

Eski ahizeli cihazların yerine modern ekranlı iç üniteler kullanılabilir.

4. Mobil kullanım eklenebilir

Uygun Hik-Connect entegrasyonunda sistem mobil cihazlarla birlikte kullanılabilir.

5. Kart veya şifreli geçiş eklenebilir

Seçilen dış panel ve modüllere göre apartman girişine kart okuyucu veya tuş takımı gibi erişim özellikleri eklenebilir. Hikvision'ın apartman çözümünde kart ve parola ile kapı açma senaryoları da desteklenmektedir.

Her Eski Apartman 2-Wire'a Dönüşür mü?

Hayır.

Bu noktayı özellikle belirtmek gerekir.

Mevcut tesisat çok kötü durumdaysa, kablolarda ciddi ek/oksitlenme varsa, kablo mesafeleri uygun değilse veya bina topolojisi sorunluysa yeni kablolama gerekebilir.

Bu nedenle en sağlıklı süreç:

Keşif → Kablo testi → Projelendirme → Ürün seçimi → Montaj → Devreye alma

şeklindedir.

Eski Apartman Diafon Dönüşümü İçin Keşifte Nelere Bakılır?

Profesyonel keşifte en azından şu noktaların kontrol edilmesini öneririm:

• Daire sayısı

• Blok sayısı

• Apartman giriş sayısı

• Mevcut diafon markası ve tipi

• Mevcut kablo damar sayısı

• Kablo kesiti

• En uzak daire mesafesi

• Kat dağıtım yapısı

• Kablo ekleri

• Kapı otomatiğinin tipi

• Kilit güç kaynağı

• İnternet/network altyapısı

• Mobil erişim talebi

• Kartlı veya şifreli giriş talebi

• Güvenlik kamerası entegrasyonu ihtiyacı

Bu bilgiler belirlendikten sonra doğru Hikvision sistem mimarisi çıkarılabilir.

Sık Sorulan Sorular

Eski diafon kablosuyla görüntülü diafon çalışır mı?

Uygun kablo altyapısında Hikvision 2-Wire sistem kullanılarak mevcut iki damarlı kablolamanın yeniden değerlendirilmesi mümkün olabilir. Kesin karar kablo testi ve proje keşfinden sonra verilmelidir.

Eski apartmana Hikvision görüntülü diafon takılır mı?

Evet. Hikvision'ın 2-Wire çözümleri özellikle mevcut network altyapısı bulunmayan eski apartmanların yenilenmesi senaryosuna yönelik seçenekler sunmaktadır.

Görüntülü diafon için bütün binaya CAT6 çekmek gerekir mi?

Her zaman değil. IP sistemlerde Ethernet/PoE altyapısı öne çıkarken, uygun 2-Wire dönüşüm projelerinde mevcut iki telli tesisat değerlendirilebilir.

Daire içindeki eski diafon değişir mi?

Evet. Sistem dönüşümünde eski analog daire ünitelerinin yerine yeni sistemle uyumlu Hikvision iç istasyonlar kullanılır.

Apartmanın eski kapı otomatiği kullanılabilir mi?

Bazı projelerde kullanılabilir. Ancak kilidin çalışma gerilimi, akımı ve kontak yapısı kontrol edilmelidir. Gerekirse kilit veya güç kaynağı değiştirilir.

20, 40 veya 100 dairelik apartmana uygulanabilir mi?

Uygun projelendirme ile çok daireli sistemler oluşturulabilir. Büyük projelerde distribütör, güç, kablo mesafesi ve omurga tasarımı ayrıca hesaplanmalıdır.

Apartman diafon sistemi telefona bağlanabilir mi?

Hik-Connect destekli uygun sistem mimarisinde mobil erişim sağlanabilir. Kullanılabilecek fonksiyonlar seçilen cihazlara ve yapılandırmaya bağlıdır.

Sonuç: Eski Diafon Sistemini Değiştirmek İçin Bütün Binayı Kırmak Gerekmeyebilir

Eski bir apartmanda görüntülü diafona geçmek, her zaman tüm kabloların sökülüp binaya baştan CAT6 döşenmesi anlamına gelmez.

Hikvision'ın 2-Wire görüntülü diafon çözümleri, uygun durumdaki mevcut iki telli kablo altyapısının değerlendirilerek eski apartmanların modern görüntülü interkom sistemlerine dönüştürülmesine olanak sağlayabilir.

Özellikle çok daireli yapılarda doğru yaklaşım ürün seçmekten önce mevcut tesisatı keşfetmek ve projelendirmektir.
