Hikvision görüntülü diafon sistemini kurmak ilk bakışta karmaşık görünebilir. Ancak dış kapı paneli, iç monitör, güç kaynağı ve varsa 2-Wire distribütörün görevlerini bildiğinizde bağlantı oldukça kolay anlaşılır.

Bu rehberde Hikvision diafon bağlantı şeması, kabloların nereye bağlanacağı, kapı otomatiğinin nasıl çalıştırılacağı ve sistemin internete nasıl bağlanacağı mümkün olduğunca basit şekilde anlatılmıştır.

Önemli: Hikvision diafon modellerinin terminal ve besleme yapıları birbirinden farklı olabilir. Bağlantıya başlamadan önce cihazların model numaralarını kontrol edin. Aşağıdaki şema özellikle Hikvision 2-Wire görüntülü diafon sistemlerinin çalışma mantığını anlatmaktadır.

Hikvision Diafon Sisteminde Hangi Cihazlar Bulunur?

Standart bir Hikvision görüntülü diafon sisteminde genellikle şu parçalar bulunur:

1. Dış Kapı Paneli (Door Station)
Apartman, villa veya iş yerinin girişine monte edilir. Kamera, mikrofon, hoparlör ve çağrı butonu burada bulunur.

Örnek modeller:

• Hikvision DS-KD8003 serisi

• Hikvision DS-KV serisi villa tipi dış paneller

2. İç Monitör (Indoor Station)
Evin veya ofisin içerisine monte edilen ekrandır. Gelen kişiyi görmenizi, konuşmanızı ve kapıyı açmanızı sağlar.

Örnek:

• DS-KH6320 serisi

3. 2-Wire Distribütör

2-Wire modellerde sistemin merkezidir.

Örneğin:

• DS-KAD704

• DS-KAD704Y

• DS-KAD706

• DS-KAD706-P

Distribütör üzerinden dış panel ve iç monitörlere enerji ve haberleşme taşınabilir.

4. Güç Kaynağı

Distribütörün veya ilgili cihazların çalışması için gerekli enerjiyi sağlar.

5. Elektrikli Kilit / Kapı Otomatiği

İç monitördeki kapı açma butonuna basıldığında kapının açılmasını sağlar.

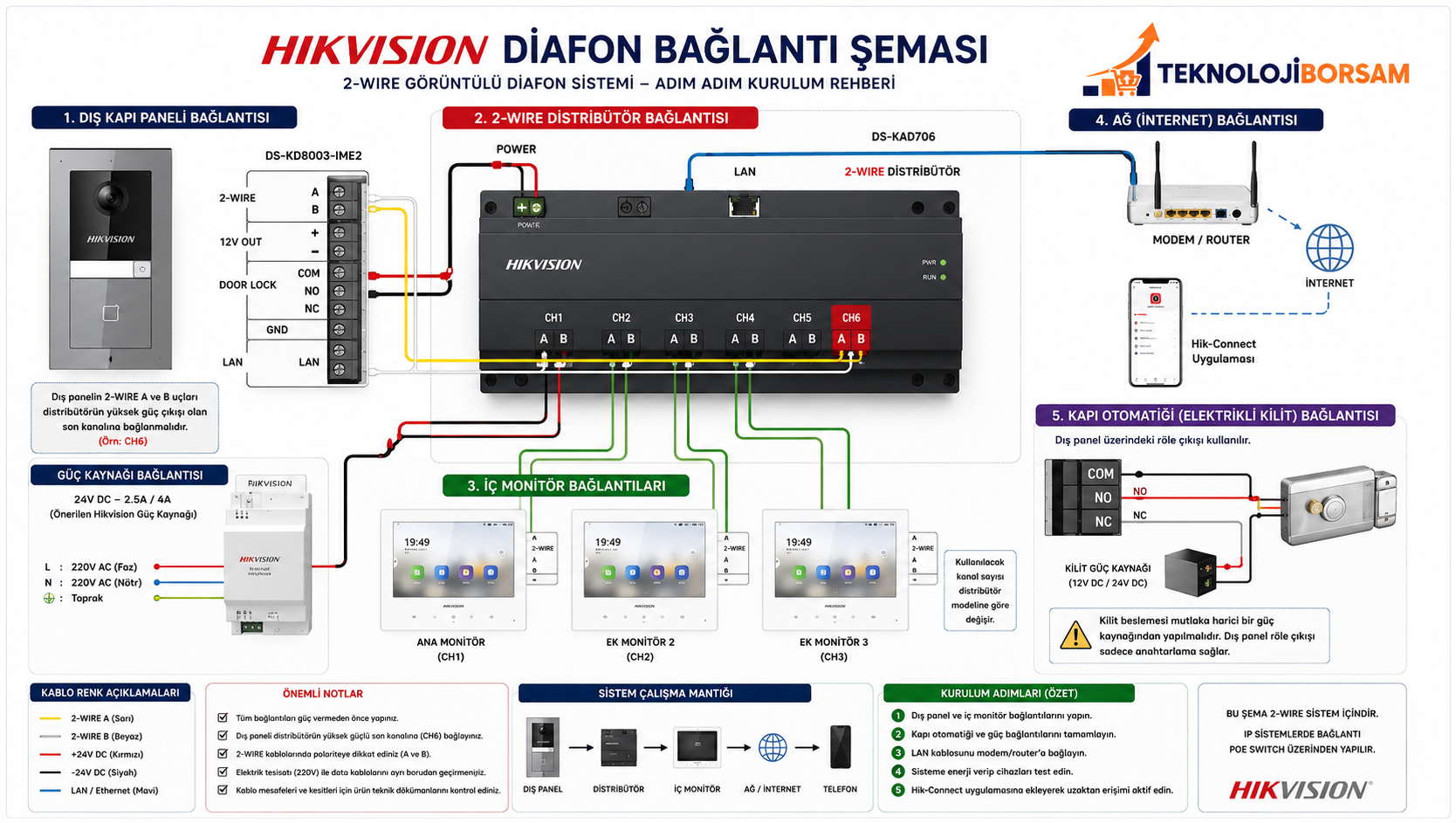

Hikvision 2-Wire Diafon Bağlantı Şeması

Sistemin en basit hali aşağıdaki gibidir:

220V AC

↓

Hikvision Güç Kaynağı

↓

2-Wire Distribütör

↙　　　　　　　　　↘

Dış Kapı Paneli　　 İç Monitör

↓　　　　　　　　　　　

Kapı Otomatiği

Distribütör ayrıca uygun modelde:

2-Wire Distribütör → Ethernet Kablosu → Modem / Router → İnternet → Hik-Connect

şeklinde ağa bağlanabilir.

Böylece uygun cihazlarda kapınıza gelen çağrıyı telefon üzerinden de yönetebilirsiniz.

1. Önce Güç Bağlantısını Yapın

Kurulum sırasında en sık yapılan hata cihazlara enerji verildikten sonra kablolama yapmaya çalışmaktır.

Bağlantıları yaparken sistem enerjisiz olmalıdır.

Önce bütün kablolar bağlanmalı, bağlantılar kontrol edilmeli ve ardından sisteme enerji verilmelidir.

2-Wire distribütörde genel olarak şu bağlantıları görürsünüz:

POWER / 24V DC → Güç kaynağı

LAN → Modem / Switch

CH1 – CH2 – CH3... → Diafon cihazları

Modeline göre kanal sayısı değişebilir.

2. Dış Kapı Panelini Distribütöre Bağlama

Şimdi dış kapıda bulunan kameralı paneli bağlayacağız.

2-Wire sistemin avantajı burada ortaya çıkar.

Dış panel ile distribütör arasında iki damarlı bağlantı kullanılır.

Basit bağlantı:

DIŞ PANEL

│
│ 2-Wire
│
▼

DISTRIBUTOR

Örneğin DS-KAD706 ailesinde dış kapı panelinin yüksek güç sağlayabilen son kanala bağlanması gerekir.

Yani cihaz üzerinde:

CH6

bulunuyorsa dış panel için genellikle bu kanal kullanılır.

4 kanallı distribütörlerde ise bu genellikle:

CH4

olacaktır.

Bu ayrıntı önemlidir çünkü dış panel diğer cihazlardan daha yüksek güç tüketebilir.

3. İç Monitörü Bağlama

Şimdi evin içerisindeki Hikvision ekranı bağlayacağız.

Örneğin:

DS-KH6320-WTE2

gibi 2-Wire bir iç monitör kullanıldığını düşünelim.

Bağlantı:

İÇ MONİTÖR

│
│ 2 damar kablo
│
▼

DISTRIBUTOR CH1

şeklinde yapılabilir.

İkinci monitör varsa:

2. Monitör → CH2

üçüncü monitör varsa:

3. Monitör → CH3

şeklinde sistem genişletilebilir.

Kullanılabilecek kanal ve cihaz sayısı kullanılan distribütörün modeline göre kontrol edilmelidir.

Hikvision interkom modellerine aşağıdaki linkten ulaşabilirsiniz

https://teknolojiborsam.com/urun/hikvision-ds-kh6320-wte1-7-dokunmatik-ic-ortam-interkom/tkOlB3V3TFmiVAR8yZb6Wg

4. Kapı Otomatiği Nasıl Bağlanır?

Kurulumda en fazla karıştırılan bölümlerden biri elektrikli kilit bağlantısıdır.

Kapı otomatiğini doğrudan rastgele 12V veya 24V terminale bağlamayın.

Öncelikle dış panel üzerindeki terminal isimlerini kontrol edin.

Genellikle aşağıdaki ifadelerden bazıları bulunur:

NO = Normally Open / Normalde Açık

NC = Normally Closed / Normalde Kapalı

COM = Common / Ortak

Elektrikli kilidin türüne göre NO veya NC kullanılır.

Standart elektrikli kapı otomatiğinde genel çalışma mantığı:

Güç Kaynağı (+)
↓
COM – Röle – NO
↓
Elektrikli Kilit
↓
Güç Kaynağı (-)

şeklindedir.

Ancak kilidin gerilimi ve akım ihtiyacı mutlaka kontrol edilmelidir.

Çok önemli

Her Hikvision dış panelinin kilide doğrudan güç verebildiğini düşünmeyin.

Bazı bağlantılarda dış panel yalnızca kuru kontak röle çıkışı sağlar. Bu durumda elektrikli kilit için ayrıca uygun bir güç kaynağı gerekir.

Bu nedenle:

12V kilidi 24V çıkışa bağlamak

veya

yüksek akım çeken kilidi doğrudan diafon panelinden beslemek

cihaza zarar verebilir.

5. Modem / İnternet Bağlantısı Nasıl Yapılır?

Sistemi telefondan kullanmak istiyorsanız ağ bağlantısının da yapılması gerekir.

Temel yapı şöyledir:

Hikvision Diafon Sistemi

↓

LAN / Ethernet

↓

Modem veya Switch

↓

İnternet

↓

Hik-Connect

Uygun sistemlerde dış kapıdan çağrı geldiğinde telefonunuza bildirim alınabilir.

Telefon üzerinden:

• Gelen kişiyi görebilir,

• Canlı görüntü izleyebilir,

• Karşılıklı konuşabilir,

• Yetkilendirilmiş sistemlerde kapıyı açabilirsiniz.

Bu şemayı anladıysanız Hikvision 2-Wire diafon sisteminin temel çalışma mantığını da anlamışsınız demektir.

Kablolar Nasıl Çekilmeli?

Kablo seçimi görüntülü diafon sistemlerinde önemlidir.

Özellikle uzun mesafelerde ince veya kalitesiz kablo kullanılması;

• görüntü kopması,

• cihazın yeniden başlaması,

• çağrının düşmesi,

• monitörün açılmaması,

• dış panelin çevrimdışı olması

gibi sorunlara neden olabilir.

Hikvision'ın 2-Wire sistemlerinde izin verilen maksimum kablo mesafesi kullanılan distribütöre, cihaz modeline ve kablonun kesitine göre değişmektedir.

Bu nedenle özellikle 50 metre ve üzerindeki projelerde kablo seçimini ürünün teknik dokümanına göre yapmak gerekir.

Elektrik Kablosuyla Aynı Borudan Geçirmeyin

Bu konu oldukça önemlidir.

Diafon haberleşme kablosunu mümkün olduğunca:

220V elektrik hattıyla aynı borudan geçirmeyin.

Hikvision'ın kurulum dokümanlarında kuvvetli akım ve zayıf akım kablolarının ayrı güzergâhlardan geçirilmesi ve aralarında 0,5 metreden fazla mesafe bırakılması önerilmektedir.

Bu durum parazit ve iletişim problemlerinin azaltılmasına yardımcı olur.

Hikvision IP Diafon ile 2-Wire Diafon Aynı mı?

Hayır.

Bu iki sistem sık sık birbirine karıştırılır.

Hikvision 2-Wire Diafon

Genel yapı:

Dış Panel → 2-Wire → Distribütör

İç Monitör → 2-Wire → Distribütör

Mevcut iki damarlı diafon altyapısının değerlendirilebildiği projelerde önemli avantaj sağlar.

Hikvision IP Diafon

IP sistemlerde bağlantı genellikle:

Dış Panel → CAT6 → PoE Switch

İç Monitör → CAT6 → PoE Switch

PoE Switch → Modem / Network

şeklindedir.

Yani IP sistemde ağ altyapısı sistemin merkezindedir.

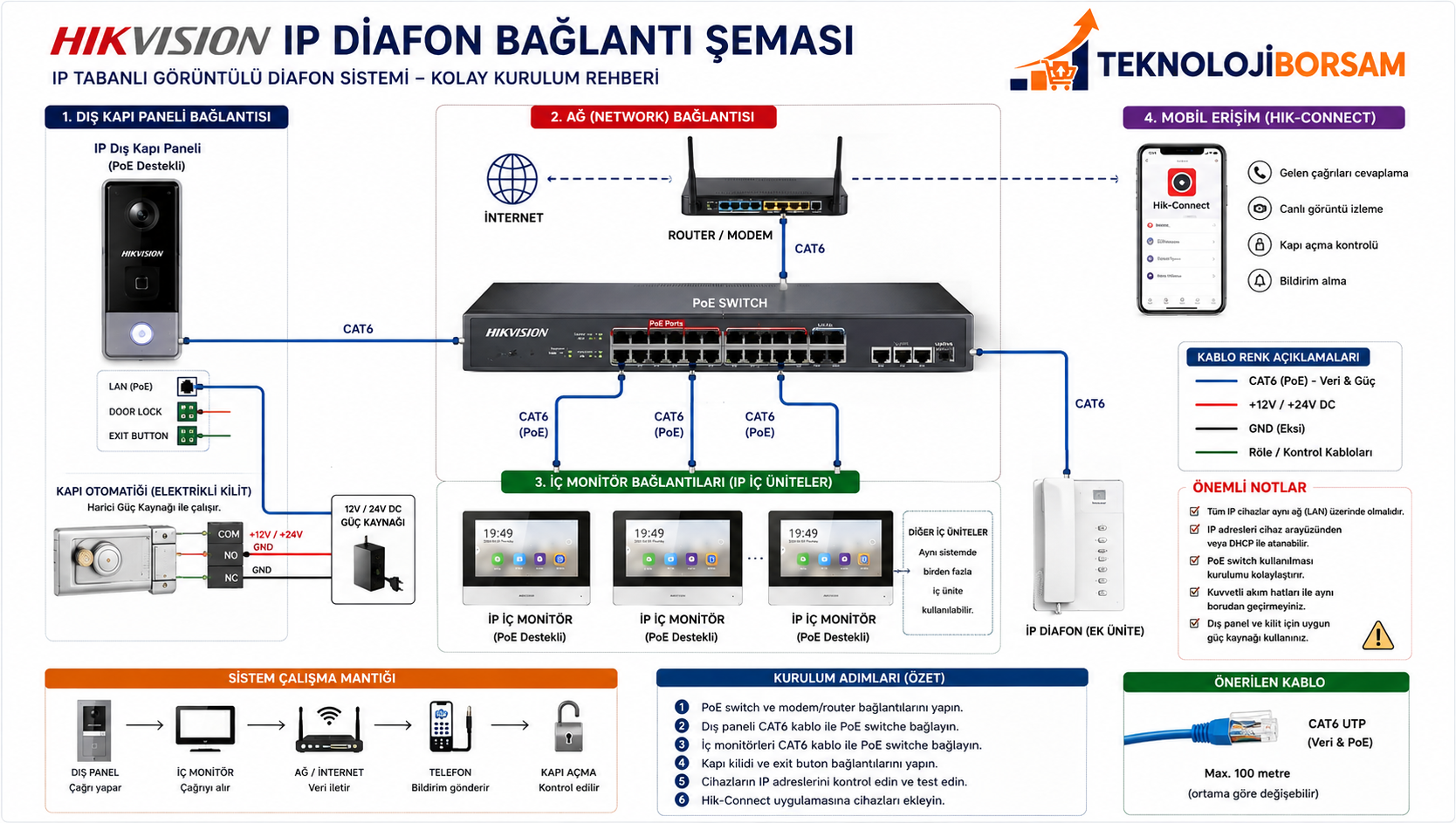

Hikvision IP Diafon Bağlantı Şeması

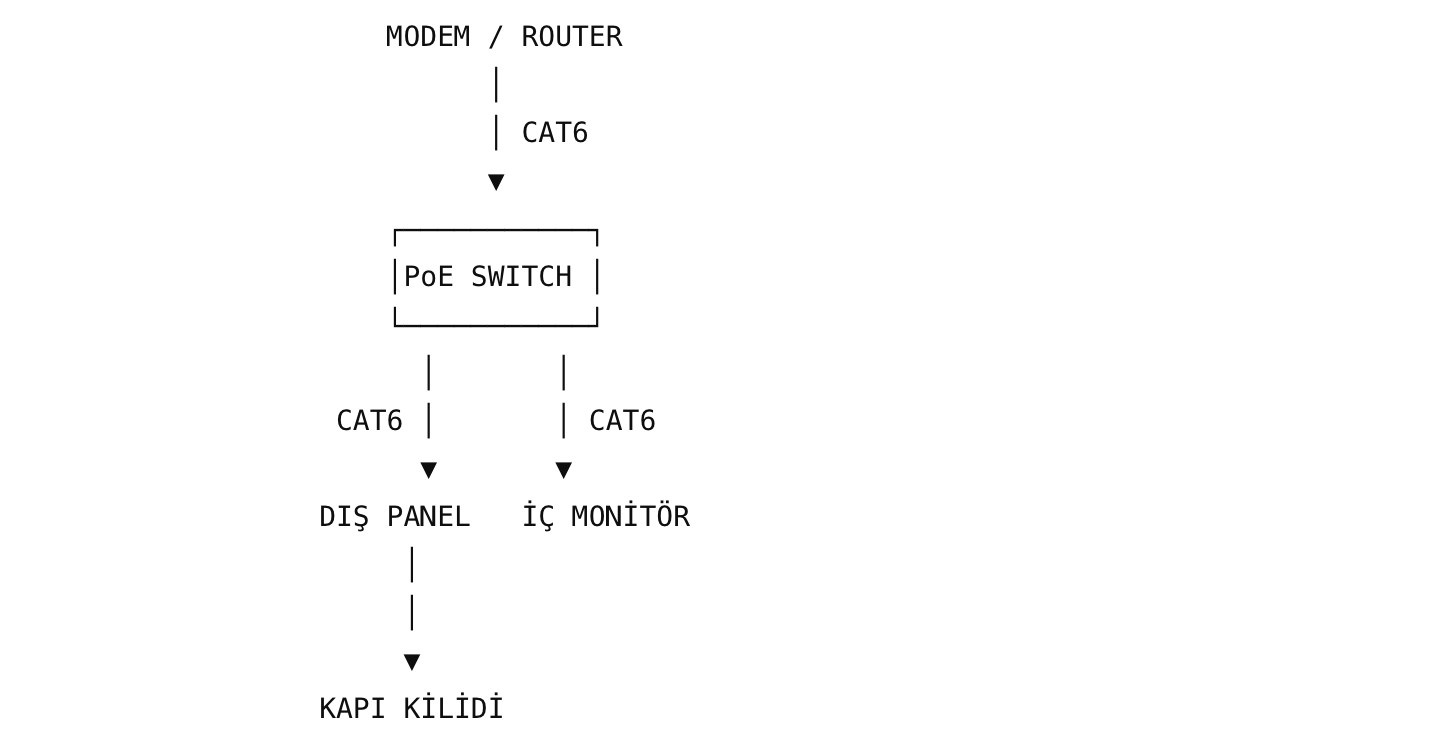

Basit bir IP diafon kurulumu şu şekilde düşünülebilir:

Burada dikkat edilmesi gereken nokta kullanılan iç ve dış ünitelerin PoE desteğinin bulunup bulunmadığıdır.

PoE desteği olmayan bir modele sadece ağ kablosu takılması cihazın çalışacağı anlamına gelmez.

Hiç Bilmeyenler İçin Kurulum Sırası

İlk kez Hikvision diafon kuruyorsanız şu sırayı takip etmek hata yapma ihtimalinizi azaltır:

Adım 1

Önce cihazların model kodlarını kontrol edin.

Örneğin:

DS-KD8003Y-IME2 + DS-KH6320Y-WTE2 + DS-KAD704Y

gibi.

Adım 2

Sistemin IP mi yoksa 2-Wire mı olduğunu belirleyin.

Adım 3

Henüz hiçbir cihaza elektrik vermeyin.

Adım 4

Dış panel ile distribütör arasındaki kabloyu bağlayın.

Adım 5

İç monitör ile distribütör arasındaki kabloyu bağlayın.

Adım 6

Varsa kapı otomatiğini dış panelin röle bağlantısına bağlayın.

Adım 7

Distribütörün LAN bağlantısını modem veya switch'e bağlayın.

Adım 8

Tüm bağlantıları tekrar kontrol edin.

Adım 9

Güç kaynağını bağlayarak sistemi çalıştırın.

Adım 10

Cihazların IP ve interkom ayarlarını gerçekleştirin.

Adım 11

Dış panelin çağrı butonuna basarak iç monitörün çalıp çalmadığını kontrol edin.

Adım 12

Görüntü ve ses geldikten sonra kapı açma rölesini test edin.

Adım 13

Son olarak Hik-Connect bağlantısını yaparak cep telefonundan test edin.

En Sık Yapılan Hikvision Diafon Bağlantı Hataları

Monitör açılmıyor

Öncelikle güç kaynağını, distribütörü ve kullanılan kanalın bağlantısını kontrol edin.

Dış panel çalışmıyor

2-Wire distribütörde dış panelin doğru/yüksek güçlü kanala bağlandığını kontrol edin.

Görüntü geliyor ancak kapı açılmıyor

Kapı otomatiğinin voltajını ve dış panel üzerindeki COM / NO / NC röle bağlantısını kontrol edin.

Telefon uygulamasına bağlanmıyor

Modem bağlantısını, cihazın ağ ayarlarını ve Hik-Connect durumunu kontrol edin.

Sistem bazen çalışıyor bazen kopuyor

Kablo mesafesi, kablo kesiti, ek noktaları ve 220V hatlara yakın döşenen diafon kabloları kontrol edilmelidir.

2-Wire Sistemlerde Kablo Mesafesi Neden Önemli?

İki damarlı sistemde aynı kablo üzerinden haberleşmenin yanında cihazların beslenmesi de söz konusu olabildiğinden kablonun direnci önemlidir.

Örneğin Hikvision'ın DS-KAD706 sistemine ait teknik dokümanlarında cihazlar arasındaki maksimum mesafelerin kullanılan kablo kesitine göre değişebildiği belirtilmektedir.

Bu nedenle:

“İki damar kablo varsa kesin çalışır.”

yaklaşımı doğru değildir.

Kablo tipi, mesafe, cihazların güç tüketimi ve sistem topolojisi birlikte değerlendirilmelidir.

Hikvision Diafon Kurmadan Önce Kontrol Listesi

• Dış panel modelini kontrol edin.

• İç monitör modelini kontrol edin.

• Sistemin IP veya 2-Wire olduğunu belirleyin.

• Distribütör modelini kontrol edin.

• Güç kaynağının doğru voltajda olduğunu kontrol edin.

• Kablo mesafesini ölçün.

• Kapı kilidinin voltaj ve akım değerlerini kontrol edin.

• COM / NO / NC terminallerini belirleyin.

• Ağ kablosunu modem veya switch'e bağlayın.

• Bağlantılar tamamlanmadan enerji vermeyin.

• Çağrı testini yapın.

• Ses testini yapın.

• Kapı açma testini yapın.

• Hik-Connect bağlantısını test edin.

Sık Sorulan Sorular

Hikvision diafon kaç kablo ile bağlanır?

Modele göre değişmektedir. Hikvision'ın 2-Wire görüntülü diafon sistemlerinde dış panel ve iç monitörler iki damarlı haberleşme altyapısını kullanabilir. IP sistemlerde ise çoğunlukla Ethernet altyapısı kullanılır.

Hikvision görüntülü diafona CAT6 çekilir mi?

IP tabanlı sistemlerde CAT5e/CAT6 Ethernet kablolaması kullanılabilir. 2-Wire sistemlerde ise sistemin kendi iki damarlı bağlantı yapısı kullanılmaktadır. Projelendirme cihaz modeline göre yapılmalıdır.

Hikvision diafon telefondan izlenebilir mi?

Hik-Connect destekleyen ve internete bağlı uygun Hikvision görüntülü diafon sistemlerinde mobil erişim sağlanabilir.

Hikvision diafon kapı otomatiğini açabilir mi?

Uygun dış panel ve doğru röle bağlantısıyla elektrikli kapı kilidi veya kapı otomatiği kontrol edilebilir. Kilidin besleme gerilimi ve akım ihtiyacı ayrıca kontrol edilmelidir.

Hikvision diafon için hangi kablo kullanılmalı?

Bu sorunun tek bir cevabı yoktur. IP ve 2-Wire sistemlerin kablo gereksinimleri farklıdır. Ayrıca 2-Wire sistemlerde maksimum mesafe kablo kesitine ve kullanılan cihazlara göre değişebilir.

Hikvision diafon bağlantısını kendim yapabilir miyim?

Düşük voltaj tarafındaki bağlantılar şema takip edilerek yapılabilir; ancak 230V şebeke bağlantısı, DIN ray güç kaynağı, elektrik panosu veya kilit beslemesi konusunda deneyiminiz yoksa bu bölümlerin yetkili bir elektrikçi tarafından yapılması daha güvenlidir.

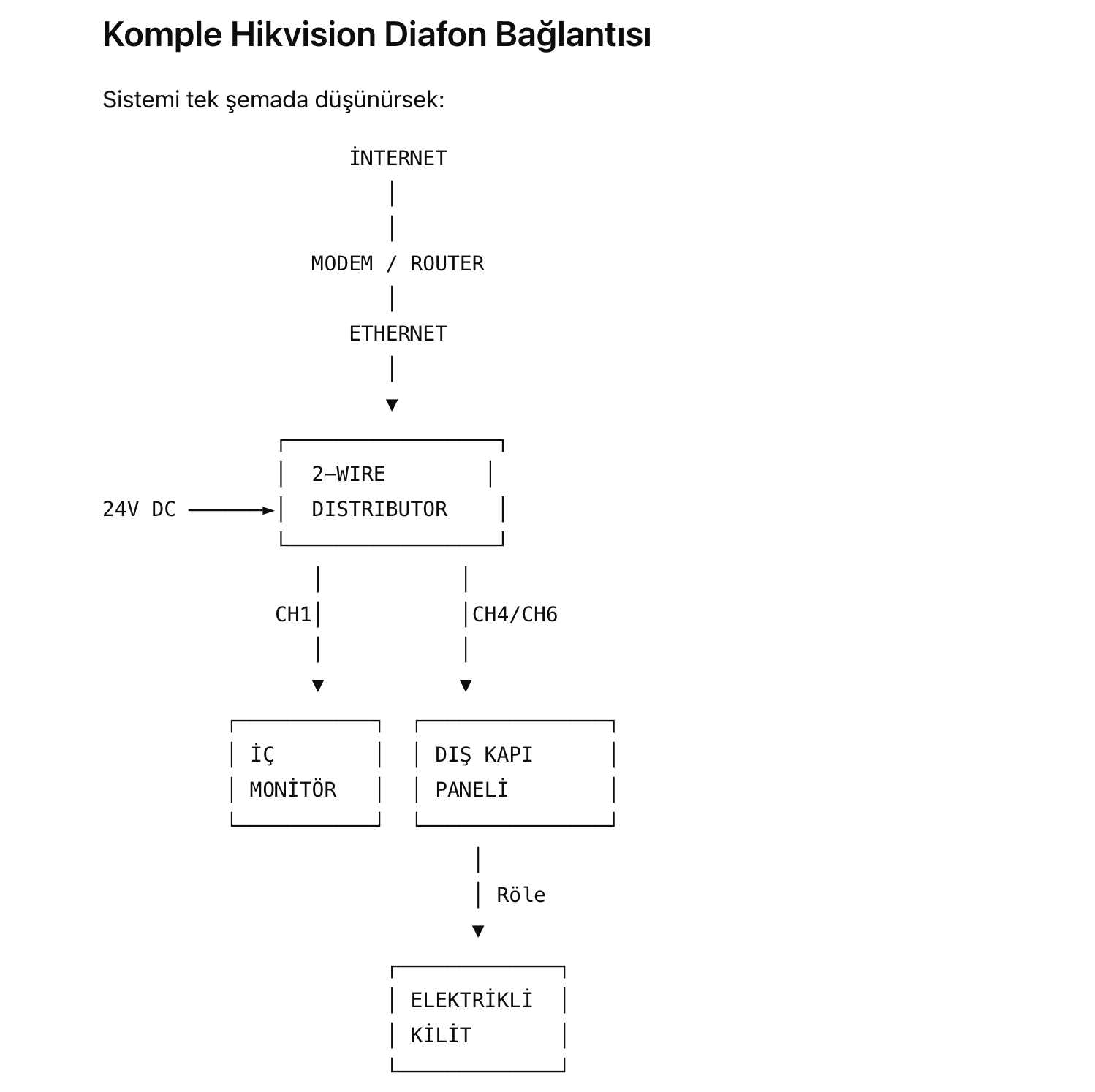

Sonuç: Hikvision Diafon Bağlantısı Nasıl Yapılır?

Hikvision görüntülü diafon bağlantısında ilk olarak kullanılacak sistemin IP mi yoksa 2-Wire mı olduğu belirlenmelidir.

2-Wire bir sistemde temel mantık:

Güç Kaynağı → Distribütör → Dış Panel + İç Monitör

şeklindedir.

Ağ bağlantısı:

Distribütör / Sistem → Modem → İnternet → Hik-Connect

şeklinde oluşturulur.

Kapı otomatiği ise uygun dış panelin röle terminalleri üzerinden kontrol edilir.

En önemli nokta cihazların yalnızca dış görünüşüne göre bağlantı yapmamaktır. DS-KD, DS-KV, DS-KH ve DS-KAD serilerinde modele göre terminal yapıları ve güç gereksinimleri değişebilir.

Bu nedenle profesyonel bir kurulumda cihazların model kodları belirlenmeli ve bağlantı şeması bu modellere göre hazırlanmalıdır.
