Hikvision 8'li IP Kamera Güvenlik Seti (DS-7108NI-Q1 + 8 Adet DS-2CD1021G2-LIUF + 1 TB HDD + 8 Port PoE Switch)

Hikvision 8'li IP Kamera Güvenlik Seti

Hikvision DS-7108NI-Q1 + 8 Adet DS-2CD1021G2-LIUF + 1 TB HDD + 8 Port PoE Switch

SET İÇERİĞİ

• 1 Adet Hikvision DS-7108NI-Q1 8 Kanal IP Kamera Kayıt Cihazı

• 8 Adet Hikvision DS-2CD1021G2-LIUF 2MP IP Kamera

• 1 Adet 8 Port PoE Switch

• 1 Adet 1 TB Güvenlik Hard Diski

• 8 Adet Kamera Buatı

• 100 Metre CAT6 Network Kablosu

ÜRÜN AÇIKLAMASI

Hikvision 8'li IP Kamera Güvenlik Seti, ev, villa, iş yeri, mağaza, ofis, depo, apartman, site ve küçük işletmelerin güvenlik ihtiyacını karşılamak amacıyla hazırlanmış komple bir IP kamera sistemidir.

Set içerisinde 8 adet Hikvision DS-2CD1021G2-LIUF 2MP IP kamera, 1 adet Hikvision DS-7108NI-Q1 8 kanal NVR, 1 adet 8 port PoE switch, 1 TB güvenlik hard diski, 8 adet kamera buatı ve 100 metre CAT6 network kablosu bulunmaktadır.

Bu set, aynı anda 8 farklı kamera noktasından görüntü alınması ve bu görüntülerin kayıt altına alınması için hazırlanmıştır.

Sistem Nasıl Çalışır?

Bu sette kullanılan DS-7108NI-Q1 NVR PoE çıkışına sahip değildir. Bu nedenle kameraların bağlantısı, set içerisinde bulunan 8 port PoE switch üzerinden gerçekleştirilir.

Sistem bağlantısı şu şekildedir:

8 Adet Hikvision IP Kamera → 8 Port PoE Switch → DS-7108NI-Q1 NVR

PoE switch, kameraların Ethernet kablosu üzerinden hem network bağlantısını hem de uygun PoE standardı kapsamında güç beslemesini sağlar. Switch üzerinden alınan kamera görüntüleri network bağlantısı aracılığıyla NVR'a aktarılır.

Bu yapı sayesinde her kamera için ayrıca elektrik kablosu çekilmesine gerek kalmadan daha düzenli bir IP kamera altyapısı oluşturulabilir.

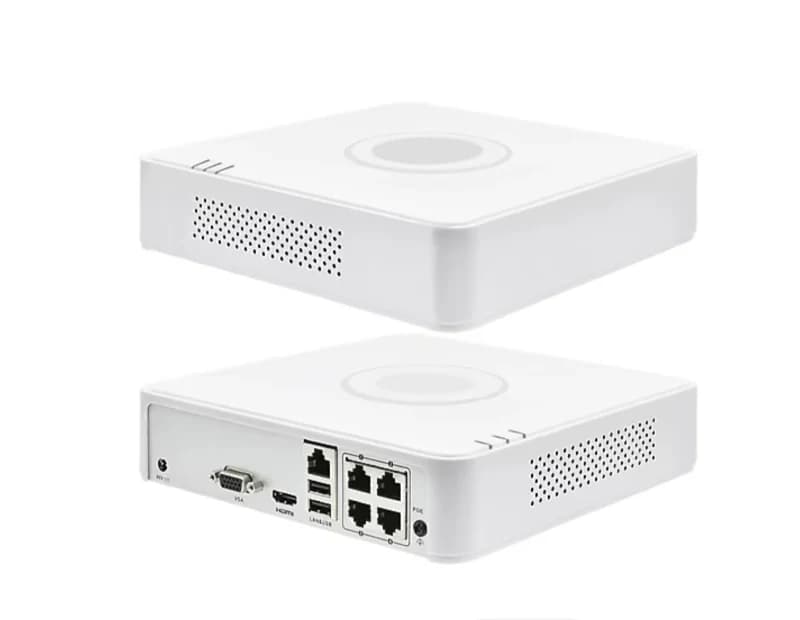

Hikvision DS-7108NI-Q1 Kayıt Cihazı

Hikvision DS-7108NI-Q1, 8 kanala kadar IP kamera destekleyen network video kayıt cihazıdır. Bu sette bulunan 8 kameranın tamamı NVR'ın 8 kanal kapasitesini kullanmaktadır.

Cihazda 60 Mbps gelen ve 60 Mbps giden bant genişliği, HDMI ve VGA görüntü çıkışları, 1 adet SATA HDD yuvası ve H.265+/H.265/H.264+/H.264 video sıkıştırma desteği bulunmaktadır. Hik-Connect desteği sayesinde uygun network yapılandırmasıyla kamera sistemi uzaktan takip edilebilir.

NVR üzerinde 1 adet 1 TB güvenlik hard diski bulunmaktadır. Bu disk kamera görüntülerinin kaydedilmesi için kullanılır.

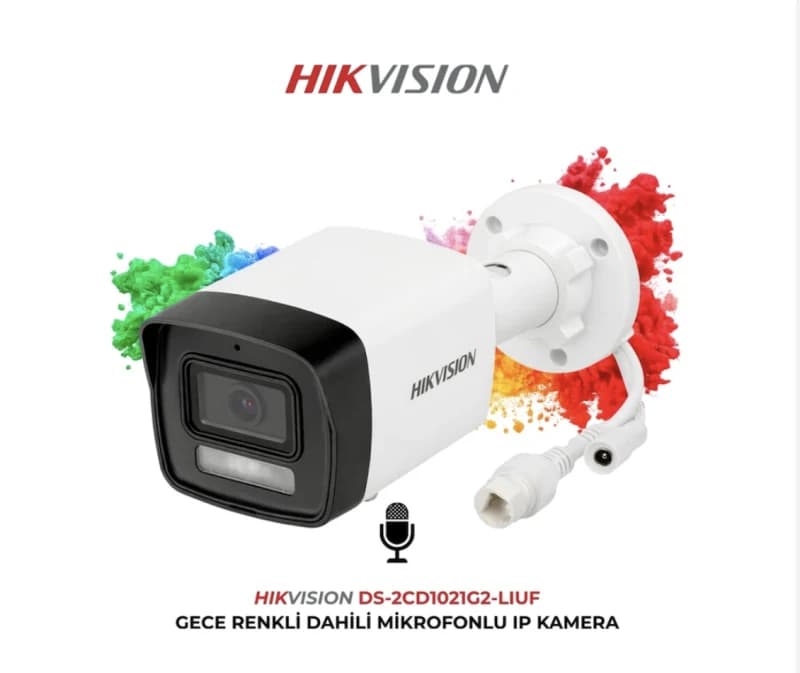

8 Adet Hikvision DS-2CD1021G2-LIUF Kamera

Set içerisinde 8 adet Hikvision DS-2CD1021G2-LIUF 2MP IP kamera bulunmaktadır.

Kameralar ev, villa, mağaza, ofis, depo, iş yeri ve benzeri alanlarda güvenlik amacıyla kullanılabilir. IP kamera yapısı sayesinde görüntüler network üzerinden PoE switch aracılığıyla NVR'a iletilir.

Kameraların dış ortam kullanımına uygun IP67 koruma sınıfı bulunur. Gece görüş özelliği sayesinde düşük ışıklı ortamlarda da görüntü alınabilir.

8 Port PoE Switch

Set içerisinde bulunan 8 port PoE switch, 8 adet kameranın network ve güç bağlantısını sağlamak amacıyla kullanılmaktadır.

Bu nedenle sistemdeki 8 kameranın tamamı PoE switch'e bağlanır ve switch üzerinden NVR'a network bağlantısı gerçekleştirilir.

Önemli: DS-7108NI-Q1 modelinin PoE portu bulunmamaktadır. Kameraların PoE bağlantısı set içerisindeki 8 port PoE switch üzerinden yapılmaktadır.

1 TB Güvenlik Hard Diski

Set içerisinde 1 TB güvenlik hard diski bulunmaktadır.

Hard disk, kamera görüntülerinin NVR tarafından kaydedilmesi için kullanılır. Gerçek kayıt süresi; kameraların kayıt çözünürlüğü, sürekli veya hareket algılamalı kayıt seçimi, görüntü sıkıştırma ayarları ve görüntü yoğunluğuna göre değişiklik gösterebilir.

100 Metre CAT6 Network Kablosu

Set içerisinde 100 metre CAT6 network kablosu bulunmaktadır.

CAT6 kablo, IP kameraların PoE switch'e bağlanması ve sistem network bağlantılarının oluşturulması için kullanılabilir.

Toplam 100 metre kablo miktarı set içerisinde bulunur. Kamera noktalarının birbirine ve switch'e olan uzaklığına göre kablo kullanımı değişebilir.

8 Adet Kamera Buatı

Set içerisinde 8 adet kamera buatı bulunmaktadır.

Kamera buatları, kamera montaj noktalarındaki kablo bağlantılarının daha düzenli ve korunaklı şekilde yapılmasına yardımcı olur.

TEKNİK ÖZELLİKLERKayıt Cihazı

Hikvision DS-7108NI-Q1

• 8 Kanal IP Kamera Desteği

• 8 kamera için uygun kanal kapasitesi

• 60 Mbps gelen bant genişliği

• 60 Mbps giden bant genişliği

• H.265+ / H.265 / H.264+ / H.264

• HDMI görüntü çıkışı

• VGA görüntü çıkışı

• 1 × SATA HDD yuvası

• HDD desteği: 6 TB'a kadar

• 2 × USB 2.0

• Hik-Connect desteği

• 1 × RJ-45 10/100 Mbps network portu

• PoE çıkışı bulunmamaktadır

• Boyut: 200 × 200 × 48 mm

• Çalışma sıcaklığı: -10°C ~ +55°C

IP Kameralar

Hikvision DS-2CD1021G2-LIUF

• 8 adet

• 2 MP IP kamera

• Bullet kamera tipi

• Progressive Scan CMOS

• Gece görüş

• H.265 / H.264 video sıkıştırma

• IP67 koruma

• PoE bağlantı desteği

• Ethernet network bağlantısı

• Hikvision NVR uyumluluğu

PoE Switch

• 8 Port PoE

• 8 IP kamera bağlantısı

• Kameralara PoE üzerinden güç aktarımı

• Network üzerinden görüntü aktarımı

• NVR ile network bağlantısı

Depolama

• 1 TB Güvenlik HDD

• Kamera görüntüsü kaydı

• Sürekli kayıt

• Hareket algılamalı kayıt

• Kayıt süresi kullanım şartlarına göre değişir

Kablolama

• 100 metre CAT6 network kablosu

• IP kamera bağlantısı

• PoE kamera altyapısına uygun

Montaj Aksesuarları

• 8 adet kamera buatı

KURULUM ŞEMASI

Kamera 1 ─┐
Kamera 2 ─┤
Kamera 3 ─┤
Kamera 4 ─┤
Kamera 5 ─┤ → 8 Port PoE Switch →DS-7108NI-Q1 NVR→1TB HDD
Kamera 6 ─┤
Kamera 7 ─┤
Kamera 8 ─┘

NVR'a HDMI veya VGA üzerinden monitör/televizyon bağlanarak canlı görüntüler ve kayıtlar izlenebilir.

Uygun network bağlantısı ve yapılandırma yapıldığında sistem Hik-Connect üzerinden uzaktan izleme amacıyla kullanılabilir.

KULLANIM ALANLARI

• Ev güvenlik kamera sistemi

• Villa kamera sistemi

• İş yeri kamera sistemi

• Mağaza kamera sistemi

• Ofis kamera sistemi

• Depo kamera sistemi

• Apartman kamera sistemi

• Site kamera sistemi

• Atölye kamera sistemi

• Küçük işletme güvenlik sistemi

• 8 kameralı IP güvenlik sistemi

• Dış ortam güvenlik kamera sistemi
